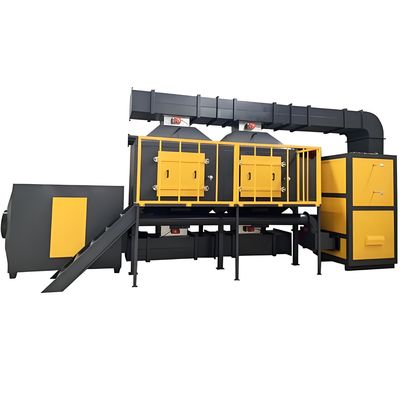

Sprzęt do obróbki odpadów gazowych z spalania katalitycznego

Urządzenia do oczyszczania odpadów gazowych: adsorpcja i desorpcja + urządzenia do spalania katalitycznego

(1) Wprowadzenie sprzętu

Adsorpcja i desorpcja węgla aktywnego oznacza stosowanie sieci molekularnej węgla aktywnego do adsorpcji zanieczyszczeń w gazach odpadowych przemysłowych,i wybrać odpowiednie sito molekularne dla różnych składników gazu odpadowegoKiedy sito molekularne osiągnie nasycenie, zanieczyszczenia są desorbowane.i technologia spalania katalitycznego jest wykorzystywana do głębokiego utleniania substancji organicznych w gazie odpadowym przemysłowym w dwutlenek węgla i wodę, osiągając w ten sposób cel oczyszczania.

Sprzęt oczyszczania przez adsorpcję i desorpcję składa się na ogół z jednostki zbierania spalin, jednostki wstępnej obróbki, jednostki adsorpcyjnej, jednostki spalania katalitycznego, jednostki desorpcyjnej, jednostki wymiany ciepła,itd..

(2)Zasada działania adsorpcji i desorpcji w siecie molekularnej

Pod wpływem wentylatora adsorpcyjnego gaz organiczny wpada do skrzynki wstępnego filtra z wlewu powietrza.Pre-filtr filtruje i przechwytuje cząstki w gazie odpadowym, aby zapobiec wprowadzeniu cząstek do warstwy adsorpcyjnej i zatkania mikroporów sitowego molekularnego, wpływając na efekt oczyszczania.

Następnie gaz wydechowy wchodzi do skrzynek adsorpcyjnych i desorpcyjnych po obu stronach przez wstępny filtr (w środku znajduje się warstwa izolacyjna obwodnicza,i zawór obejściowy jest otwarty bezpośrednio do wyładowania, gdy stężenie organicznych spalin spełnia normę), a warstwa adsorpcyjna w pudełku adsorpcyjnym i desorpcyjnym adsorbuje i oczyszcza organiczne spalin.

Urządzenie spalania katalitycznego umieszczone jest nad warstwą adsorpcyjną.Kiedy warstwa adsorpcyjna siewy cząsteczkowej zeolitu (lub siewy cząsteczkowej aktywowanego węgla) jest bliska nasycenia (stężenie spalin osiąga ustawioną wartość), sterownik PLC automatycznie zamyka zawór wlotowy powietrza, otwiera zawór wlotowy powietrza spalania katalitycznego i ogrzewacz elektryczny spalania katalitycznego.

Świeże powietrze jest podgrzewane do określonej temperatury przez urządzenie oszczędzające energię pod działaniem wentylatora desorpcyjnego, a następnie wchodzi do warstwy adsorpcyjnej w celu desorpcji.Gazy desorbowane wchodzą w proces spalania katalitycznego i spalają się i utleniają w CO2Wykorzystuje się w ten sposób węgiel, wodor i inne substancje pod działaniem katalizatora.

(3)Analiza procesu

1Przepływ procesu koncentracji adsorpcji-desorpcji i desorpcji-katalitycznego rozpadu.Składa się z 2 adsorberów węgla aktywnego i 1 katalizatora rozkładającego (z uzupełnieniem wentylatorów niskiego ciśnienia)Po uprzednim oczyszczeniu spalin w celu usunięcia pyłu i substancji ziarnistych, wysyłane są do adsorbentów węgla aktywnego A i B. Kiedy adsorbent węgla aktywnego A jest blisko nasycenia,gaz poddany obróbce jest najpierw automatycznie przełączany na adsorbtor węgla aktywnego B (adsorbtor węgla aktywnego A zatrzymuje pracę adsorpcji) , a następnie użyć strumienia gorącego gazu do desorbowania i desorbowania adsorbera aktywnego węgla A do desorbowania materii organicznej z węgla aktywnego.gaz organiczny został skoncentrowany, a stężenie wzrosło kilkadziesiąt razy w porównaniu z oryginalnym, osiągając ponad 2000 ppm.i ostatecznie jest uwalniany jako CO2 i H2O.

2 Po zakończeniu desorpcji i desorpcji adsorbtor węgla aktywnego A wchodzi w stan gotowości.system automatycznie odłącza się i desorbuje i desorbuje jednocześnie adsorbent aktywnego węgla BTen cykl działa.

3Kiedy stężenie odpadów organicznych osiąga poziom powyżej 2000 ppm, spontaniczne spalanie może być utrzymywane w łóżku katalitycznym bez ogrzewania zewnętrznego.Rozwiązanie to nie tylko znacznie oszczędza zużycie energii, ale także zmniejsza inwestycje w sprzęt, ponieważ zdolność przetwarzania katalizatora rozkładu wymaga tylko 1/5 pierwotnej zdolności oczyszczania spalin (60.000 m3/h).Rozwiązanie to nadaje się zarówno do pracy ciągłej, jak i przerywanej.

4 Desorpcja i desorpcja pojedynczego adsorbenta węgla aktywowanego trwa około 2-3 godzin.

5 wentylator adsorpcyjny jest sterowany przez konwerter częstotliwości i może być regulowany w zależności od wymaganej objętości powietrza lub ciśnienia ujemnego netto przy wejściu urządzenia.
